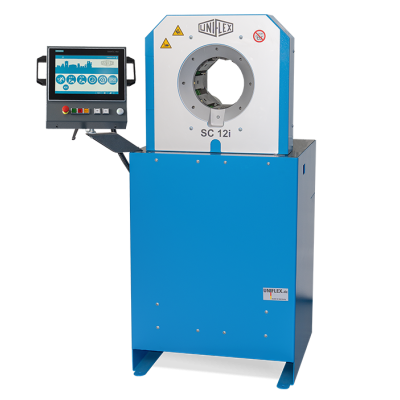

SC 12 i

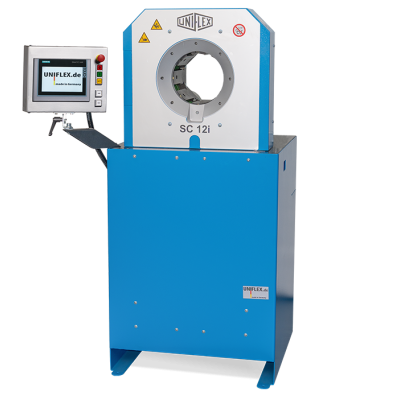

SC 12 i C.2 schräg

SC 12 i C.2 Seite

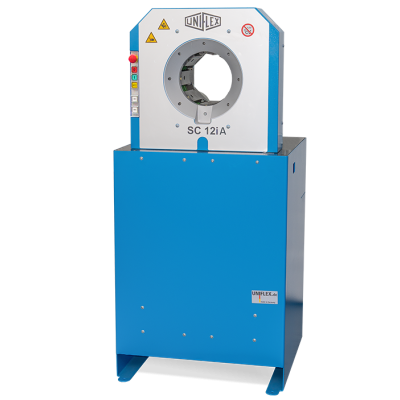

SC 12 i A

Prensa de tubos

SC 12 i

Com uma força de prensagem incrível de 370 toneladas, a nova prensa SC 12 i é a prensa de oficina mais potente do mundo para mangueiras hidráulicas R15 até 3″ e mangueiras de alta pressão até 1″. Com a sua grande abertura e um alcance máximo de prensagem de até 139 mm (5,47″), o SC 12 i também prensa sem qualquer problema acessórios industriais de 4″ e mesmo acessórios longos de 90°. O desenho compacto permite o acesso directo de todos os lados, especialmente importante para peças de trabalho curtas. A tecnologia comprovada de rolamentos lisos sem lubrificação reduz os custos de manutenção e aumenta a qualidade da produção.
O SC 12 i está disponível em três versões, com micrómetro, Controlo C.2 ou IPC.

Pedir produto

Imóveis

Grande distância de abertura

Prensagem fácil dos acessórios do cotovelo sem remoção das mandíbulas de prensagem

Grande ferramenta de prensagem

Também permite o engaste de mangueiras industriais de até 4 polegadas

Desenho compacto

Encontra espaço em cada oficina

Tecnologia de chumaceiras de chumaceiras

Sem lubrificantes – para mais limpeza e maior vida útil da máquina
Produtividade máxima, com custos operacionais extremamente baixos
Sem contaminação da linha de mangueiras com massa lubrificante
Também ideal para as indústrias alimentar e farmacêutica
Reduz a perda de força da prensa em até 20
Estabilidade no processo e precisão de repetição

Versão Ecoline

Modelo de nível de entrada com a mesma qualidade

Compatível com CE

Dados técnicos

SC 12 i A
SC 12 i C.2

Força de pressão (kN/ton)
3700/370
3700/370

Sem lubrificação: menos 20 % de fricção
✓
✓

Controlo
Control A
Control C.2

SAE R 15 / 4SH* Encaixe de 1 peça
3 “
3 “

4SH* Encaixe de 2 peças
3 “
3 “

SAE R 15* encaixe de 2 peças
3 “
3 “

Máx. Gama de pressão (mm)
139
139

Curso de abertura (mm)
+ 61
+ 61

Abertura sem mordentes (mm)
206
206

Comprimento do mordente de base (mm)
126
126

Tipo de mandíbula
239-xx / 237L **
239-xx / 237L **

Indústria
4 “
4 “

Curva de 90°
2 “
2 “

Velocidade de fecho (mm/seg.)
4,9
4,9

Velocidade de prensagem (mm/seg.)
1,4
1,4

Velocidade de abertura (mm/seg.)
8,6
8,6

Nível de ruído (dBA)
70
70

Accionamento (kW)
5,5 kW 3 VAC
5,5 kW 3 VAC

Óleo (l)
85
85

Comprimento máquina (mm)
690
690

Largura da máquina (mm)
750
750

Altura da máquina (mm)
1470
1470

Peso (kg)
553
555

Opções

12 VDC / 24 VDC
–
–

1 Fase
–
–

Control C.2

* Dependendo do encaixe.
** Sem mandíbulas intermédias.

Vídeo

Tipo de mandíbula

239-xx-øyy

ø mm	-mm-
6,8	50
9	50
10	50
12	65
14	65
16	65
17	65
19	65
20	65
22	65
24	65
26	65
28	80
30	80
31	80
32	80
34	80
36	80
38	80
39	80
40	80
44	80
47	100
50	100
54	100
57	100
62	100

237L

ø mm	-mm-
54	118
57	118
62	118
67	118
71	118
74	118
78	118
84	118
86	118
90	118
96	118
103	118
106	126
111	126
116	126
121	126
126	126
131	126

Vantagens da Primeira Classe

Sem lubrificação

Placas de suporte na ferramenta de prensagem: melhor desempenho devido a menos fricção, sem bloqueio na ferramenta de prensagem e sem contaminação devido a lubrificante, 20% menos perda de fricção
