Schlauchschälmaschine

USM 10


Mit der Schlauchschälmaschine USM 10 bereiten Sie große wie kleine Schläuche ideal für die Armaturenmontage vor.
Die USM 10 schält innen von 5/8″ bis 2” und außen von 3/16″ – 2″, dies rundet das Bild einer perfekten Systemlösung ab. Die Varianten USM 10 Standard, USM 10 Ecoline und USM 10 S sind verfügbar, sodass Sie Ihre Schlauchwerkstatt ideal an Ihre individuellen Bedürfnisse anpassen können.

Die Maschine zeichnet sich durch eine anwenderfreundliche Bedienung wie die bequeme Fußtaster-Steuerung beim Schälprozess, die schnelle Umrüstung der Werkzeuge, das schnelle Justieren der Schälparameter aus.

Variationen:

  • USM 10
  • USM 10 Ecoline
  • USM 10 S
  • Innenschälen:
    5/8″ – 2″
  • Außenschälen:
    3/16″ – 2″

Eigenschaften

Anwenderfreundliche Bedienung für optimale Ergebnisse

  • Bedienung über Fußpedal bringt volle Konzentration für das Werkstück
  • Große Makrolon® Sichtfenster für eine gute Übersicht

Kurze Umrüstzeiten für höhere Produktivität

  • Schälwerkzeug mühelos durch Entriegeln des Rastbolzens zu wechseln
  • Voreingestellte Werkzeuge für das schnelle Wechseln bei der USM 10 S

CE-konform

  • Schutzhaube und Sicherheitsklappe für verletzungsfreies Arbeiten
  • Sichere Montage auf der Werkbank

Technische Daten

  •
  • USM 10
  • USM 10 Ecoline
  • USM 10 S
  • Innenschälen

  • Ø 5/8″ – 2″
  • Ø 5/8″ – 2″
  • Ø 5/8″ – 2″
  • Außenschälen

  • Ø 3/16″ – 2″
  • Ø 3/16″ – 2″
  • Ø 3/16″ – 2″
  • Antrieb

  • 0,37 kW (3~)
  • 0,37 kW (1~)
  • 0,37 kW (3~)
  • Einsatzart

  • Werkstatt
  • Werkstatt
  • Werkstatt
  • Geräuschpegel (dBA)

  • 60
  • 60
  • 60
  • Länge Maschine (mm)
  • 440
  • 440
  • 440
  • Breite Maschine (mm)

  • 440
  • 440
  • 440
  • Höhe Maschine (mm)

  • 545
  • 545
  • 545
  • Gewicht (kg)

  • 35
  • 35
  • 35
  • Werkzeugdrehzahl (rpm)

  • 110
  • 110
  • 110
  • Optionen
  • Tisch

  • SSG


First Class Advantages

Universal
Universal
Nutzbar für alle Typen von Schlauchleitungen und Armaturen
Ecoline
Ecoline
Einstiegsmodelle mit weniger Optionen in gleicher Qualität
Aussenschälen
Außenschälen

Pakete

Die folgenden Produkte werden beim Kauf des Produktes mitgeliefert und sind im Preis inbegriffen:

  • USM 10 Ecoline / USM 10: + Außenhaltedorne (PJ_EXB 250- 05, 06, 08, 10, 12, 16, 19, 25, 31,38, 51) + Innenschäldorne (UIS.2 DN 16, 19, 25, 31, 38, 51)
  • USM 10 S: Maschine mit voreingestellten Schälwerkzeugen zum einfachen und schnellen Werkzeugwechsel mit 11 Außenschälwerkzeugen (UES.3 – 05, 06, 08, 10, 12, 16, 19, 25, 31, 38, 51) + 313.1 (Set mit 6 Dornen – UIS.3- 16, 19, 25, 31, 38, 51) + Werkzeugablageblech (PJ_RKSTLS)
  • USM 10 S TU: + TU ist wie das vorherige USM 10 S Paket, zusätzlich: Maschine und Werkzeugablageblech am UNIFLEX Werktisch TU montiert

Zubehör

Erweitern Sie diese Maschine jederzeit mit folgendem Zubehör:


Beschreibung

Einfach zu wechseln durch Rastbolzenverriegelung bei der USM 10 S.
Schaelmesser-manuell-USM10S

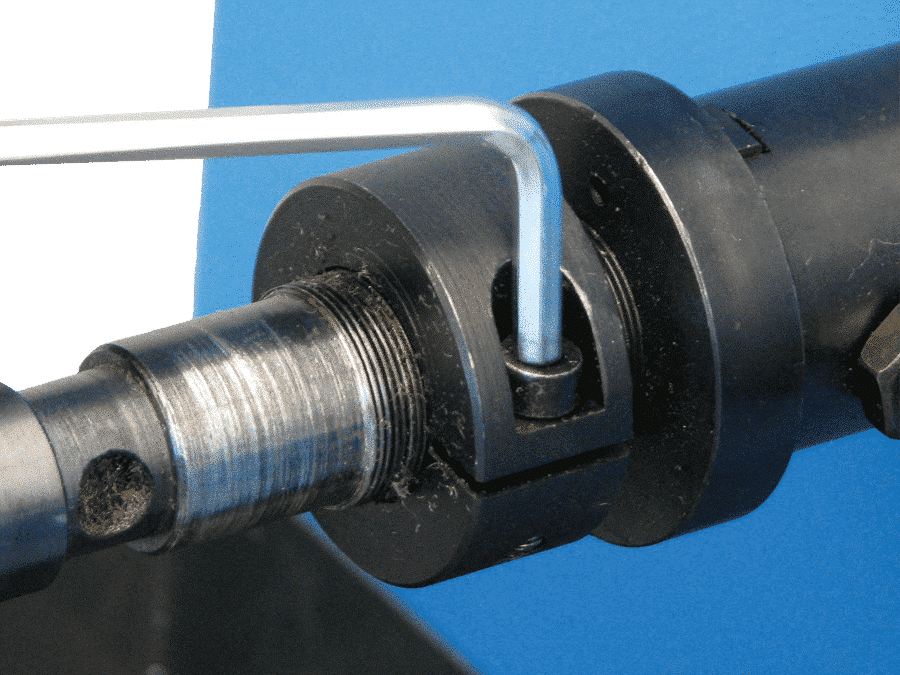

Schälmesser manuell einstellbar.
Sicherheitsschalter-UMS10
Sicherheitsschalter für gefährdungsfreies Arbeiten.
Leichtes-Einstellen
Leichtes Einstellen der Schälanlage.
Messereinstellung für die Schältiefe nur einmal notwendig für jeden Schlauchdurchmesser bei der USM 10 S.
Werkzeug-der-USM-10-Ecoline
1 Werkzeug der USM 10 Ecoline für alle Durchmesser.
