Schlauchpresse

SH 10 | SH 10 XL

Durch die schmale, innovative Bauweise, die hohe Anwenderfreundlichkeit,Vielseitigkeit und lange Lebensdauer setzen die SH 10 und die SH 10 XL Maßstäbe für Qualität und Wirtschaftlichkeit. Ihre kompakte Bauweise und der vergrößerte Öffnungsweg von +45 mm bei der SH 10 und +61 mm bei der SH 10 XL erlauben ergonomisches Arbeiten. Der große Öffnungsweg ermöglicht das Verpressen von 90°-Armaturen bis 2 Zoll R 15 und 4 Zoll Industrie. Die bewährte schmierungsfreie Gleitlagertechnologie senkt Wartungskosten, verlängert die Lebensdauer und erhöht die Genauigkeit.

Variationen:

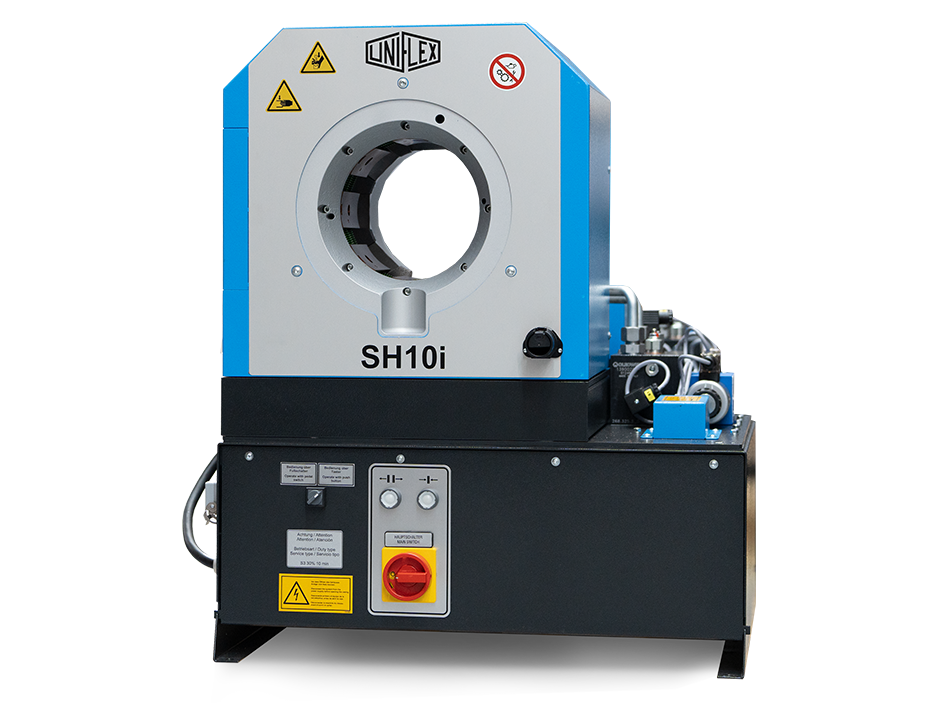

SH 10 Ecoline
SH 10
SH 10 XL Ecoline
SH 10 XL

Produkt anfragen

Eigenschaften

Großer Öffnungsweg

Einfaches Verpressen von Bogen-Armaturen ohne Herausnahme der Pressbacken

Großes Presswerkzeug

Ermöglicht auch das Verpressen von bis zu 4 Zoll Industrieschläuchen

Kompaktes Design

Findet Platz in jeder Werkstatt

Gleitlagertechnologie

Schmiermittelfrei – für mehr Sauberkeit und höhere Lebensdauer der Maschine
Maximale Produktivität, bei extrem geringen Betriebskosten
Keine Verschmutzung der Schlauchleitung mit Fett
Ideal auch für die Lebensmittel- und Pharmabranche
Reduziert den Presskraftverlust um bis zu 20 %
Stabilität in der Prozess- und Wiederholgenauigkeit

Ecoline Version

Einsteigermodell mit der gleichen Qualität

CE-konform

Technische Daten

SH 10 Ecoline
SH 10
SH 10 XL Ecoline
SH 10 XL

Presskraft (kN/Ton)
2800/280
2800/280
2800/280
2800/280

Schmierung entfällt: 20 % weniger Reibung

Steuerung
Control A
Control A
Control A
Control A

SAE R 15 / 4SH* 1-Teil-Armatur
2 „
2 „
2 „
2 „

4SH* 2-Teil-Armatur
2 „
2 „
2 „
2 „

SAE R 15* 2-Teil-Armatur
2 „
2 „
2 „
2 „

Max. Pressbereich (mm)
145
145
145
145

Öffnungsweg (mm)
+ 45
+ 45
+ 61
+ 61

Öffnung ohne Backen (mm)
190
190
200
200

Grundbackenlänge (mm)
126
126
126
126

Backentyp
239-xx / 237L **
239-xx / 237L **
239-xx / 237L **
239-xx / 237L **

Industrie
4 ″
4 ″
4 ″
4 ″

90° Bogen
2 ″
2 ″
2 ″
2 ″

Geschwindigkeit Schliessen (mm/sec)
4,8
6,1
30/3,0
6,0

Geschwindigkeit Pressen (mm/sec)
2,3
1,7
1,4
1,4

Geschwindigkeit Öffnen (mm/sec)
7,9
10,3
30/8,5
17

Geräuschpegel (dBA)
70
67
70
63

Antrieb (kW)
4 kW 3 VAC
5,5 kW 3 VAC
4 kW 3 VAC
5,5 kW 3 VAC

Öl (l)
50
55
50
70

Länge Maschine (mm)
700
690
700
690

Breite Maschine (mm)
600
600
600
600

Höhe Maschine (mm)
845
1400
850
1400

Gewicht (kg)
372
390
350
430

Optionen

12 VDC / 24 VDC
–
–

1 Phase
–
–

Control C.2
–

* Abhängig von der Armatur.
** Ohne Zwischenbacken.

Backentyp

237L

ø mm	-mm-
54	118
57	118
62	118
67	118
71	118
74	118
78	118
84	118
86	118
90	118
96	118
103	118
106	126
111	126
116	126
121	126
126	126
131	126

239-xx-øyy

ø mm	-mm-
6,8	50
9	50
10	50
12	65
14	65
16	65
17	65
19	65
20	65
22	65
24	65
26	65
28	80
30	80
31	80
32	80
34	80
36	80
38	80
39	80
40	80
44	80
47	100
50	100
54	100
57	100
62	100

First Class Advantages

Schmierungsfrei

Gleitlagerbleche am Presswerkzeug: höhere Leistung durch weniger Reibung, kein Verschließ am Preßwerkzeug und keine Verschmutzung durch Schmiermittel, 20% weniger Reibungsverlust
