P 160

P 160 Ecoline

Schlauchprüfstand

P 160

Eine Schlauchleitung, die hoher Druckbelastung nicht standhält, kann sehr teuer werden – oft sogar teurer als die Anschaffung eines Prüfstandes. Warum also unnötig Risiken in Kauf nehmen? Durch die Überprüfung Ihrer Qualität schalten Sie in Zukunft auch das kleinste Risiko aus. Mit den P 160 oder P 160 Ecoline Werkstatt-Prüfständen wird die gefahrlose und effiziente Endkontrolle von Schlauchleitungen zu einer problemlosen, schnellen Angelegenheit.

Variationen:

P 160
P 160 Ecoline

Prüfdruck:

150 – 1300 bar

Produkt anfragen

Eigenschaften

Qualität und Sicherheit

Vollständig geschlossener Prüfraum
Statische Druckprüfung von anderen Hydraulik-Geräten wie Ventilen, Hydrozylindern, Gehäusen, Schnellverschluss-Kupplungen möglich
Sicherheitsventil – bei Öffnen der Abdeckhaube erfolgt automatischer Druckabbau innerhalb 1/10 Sekunde

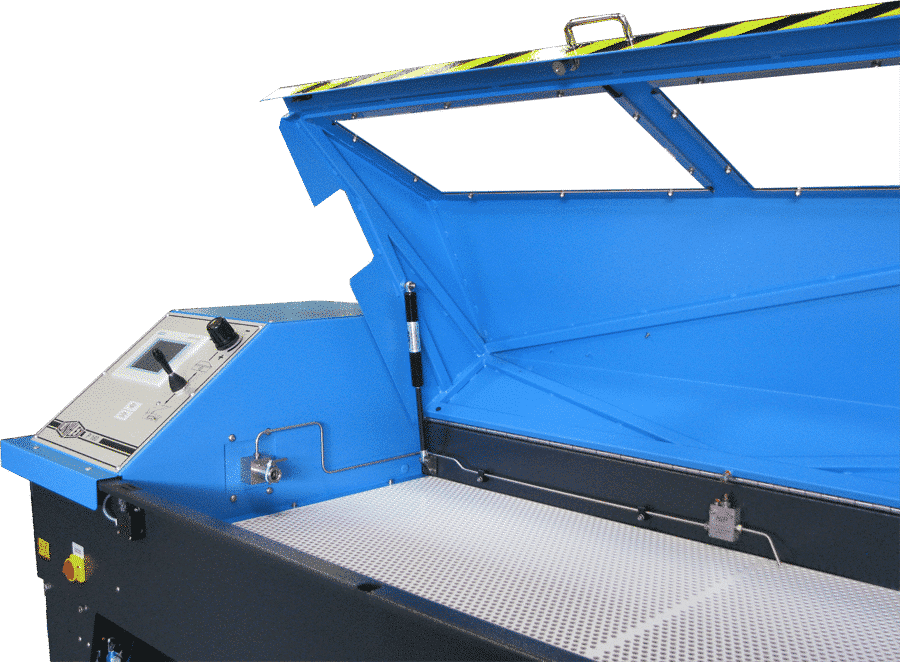

Gewichtsentlastete gasgefederte Abdeckhaube mit Makrolon® Sicherheitsscheiben
Umweltfreundliche Wasser-Öl-Emulsion als Prüfmedium
Einfachste und problemlose Handhabung
Verlängerungselement nachrüstbar (P 160)
Protokollsoftware/Drucker nachrüstbar (Control B+ Touch) (P 160)
Druckluftfilter inklusive Kondensator

Innovation und Geschwindigkeit

Einsetzen und schnelles Wechseln der Prüfstücke (Schlauchleitung) ohne aufwendige Vorarbeiten oder Umbauten am Tank, einfach über unser Steck-O-System
Schnellfüllung und automatische Entlastung der Prüfstücke

CE-konform

Technische Daten

P 160 Ecoline
P 160

Prüfdruck (bar)
150 – 1300
150 – 1300

Steuerung
–
–

Antrieb
oszillierender Druckübersetzer
oszillierender Druckübersetzer

Fördervolumen (l/min.)
1,1
1,1

Anschlusswerte
7 bar, 20 Nl / min
7 bar, 20 Nl / min

Prüfkammergröße (mm)
1200 x 600 x 250
1590 x 795 x 370

Prüfstandabmessung (mm)
1400 x 600 x 1200
2210 x 950 x 1325

Füllvolumen (l)
33
100

Lackierung
RAL 5012 blau
RAL 5012 blau, RAL 7021 grau

Gewicht Prüfkammer leer (kg)
120 leer
210 leer

Geräuschpegel (dBA)
72
72

Zubehör

Steck-O-Adapter
DN 4/6/8/10/12/ G 1/2″
405.901
(nur S-Serie)

R 1/4″/ 3/8″/ 1/2″/ 3/4″/
G 1/2″ 405.902
(nur S-Serie)
DN 4/6/8/10/12/ G 1/2″
405.901
(nur S-Serie)

R 1/4″/ 3/8″/ 1/2″/ 3/4″/
G 1/2″ 405.902
(nur S-Serie)

Korrosionsschutzzusatz
EM 10 l
EM 10 l

Druckluftwartungseinheit

Optionen

Zusatzantrieb (kW)
–
0,38 kw, 400V 50 Hz 3Ph (nur bei optionaler Flutpumpe 405.904/405.914)

Hochdruck * (bar)
–
150 – 3.000
(Steck-O-System nicht verfügbar)

Niederdruck * (bar)
–
20 – 1.300

* Nur eine der beiden Optionen möglich.

Video

First Class Advantages

Universal

Nutzbar für alle Typen von Schlauchleitungen und Armaturen

Ecoline

Einstiegsmodelle mit weniger Optionen in gleicher Qualität

Intergierter Tank

Evtl. austretende Flüssigkeit kann sofort ohne Verlust zurückfließen

Pakete

Die folgenden Produkte werden beim Kauf des Produktes mitgeliefert und sind im Preis inbegriffen:

P 160 Paket / P 160 Ecoline Paket:
Maschine + Steck-O-Adapter metrisch 405.901 + Steck-O-Adapter imperial 405.902 + Korrosionsschutzzusatz EM CO – 18 kg

Standard

Die folgenden Produkte werden beim Kauf des Produktes mitgeliefert und sind im Preis inbegriffen:

Steck-O-System

Zubehör

Erweitern Sie diese Maschine jederzeit mit folgendem Zubehör:

405.6

Optionen

Control B + Touch (nur für P 160)

Die P 160 ist auch als Edelstahlausführung erhältlich

P 160 Verlängerungselement

407.3150: Länge Gesamtprüfkammer 3600 mm

407.3250: Länge Gesamtprüfkammer 4400 mm

UPP Drucksensor für Prüfstände

Beschreibung

Steck-O-System:
– eine saubere, feste und schnelle Verbindung
– einfaches Zusammenstecken
– bietet geräumigen Platz
– Adapter für einfaches Einspannen
