HM 665 mit Control C.2

Schlauchpresse

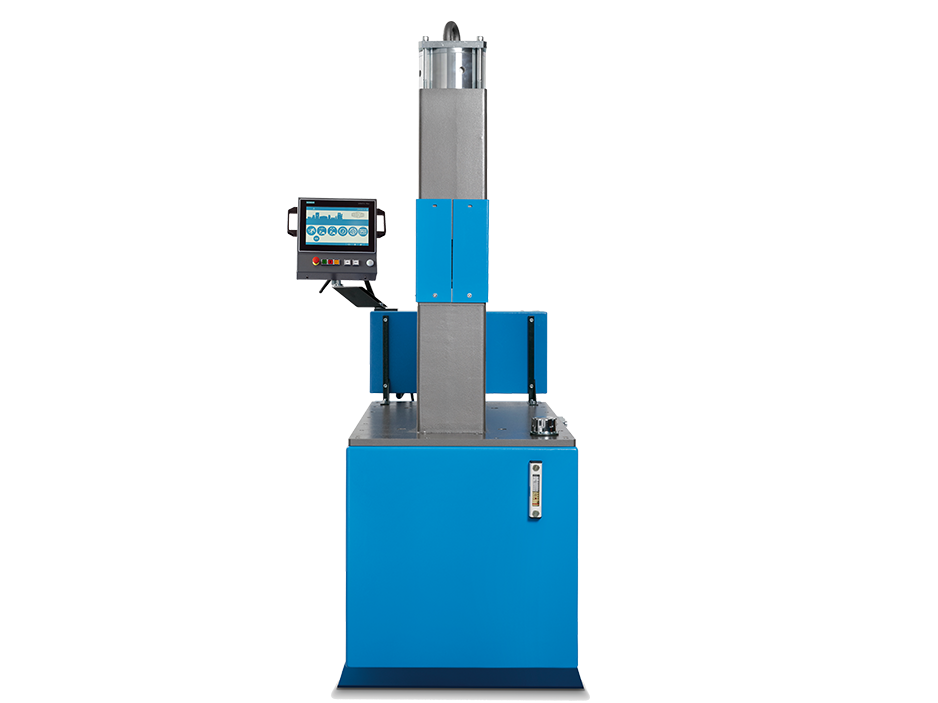

HM 665

Mit ihrer markanten Bauweise und der enormen Presskraft bis 6.000 kN setzt die HM 665 Maßstäbe für Qualität, Wirtschaftlichkeit und Design. Mit diesem Modell sind Verpressungen bis 12 Zoll für Industrieschläuche (in Abhängigkeit von der Armatur) problemlos möglich. Haupteinsatzgebiet ist die industrielle Verpressung von Moniereisen, Stahlseilen, Kabeln und Isolatoren

Produkt anfragen

Eigenschaften

High-Level-Komponenten und Systemlösungen

HiLo Zylinder – höhere Leistung mit reduzierter Wärmeentwicklung/ ohne Überhitzung
Kompakte Bauweise erlaubt ergonomisches Arbeiten
Lange Grundbacken ermöglichen das Verpressen aller Armaturtypen
Seitliche Verstärkungen optimieren die Produktqualität
Niedriger Geräuschpegel durch hochwertige Pumpen

Feststehende 6-Uhr-Backe

Sichere und kraftsparende Positionierung des Werkstücks
Erhöht die Produktivität und die Rentabilität
Verbessert die Arbeitssicherheit und verringert Ermüdungserscheinungen beim Bedienpersonal

Gleitlagertechnologie

Schmiermittelfrei – für mehr Sauberkeit und eine höhere Lebensdauer der Maschine
Maximale Produktivität, bei extrem geringen Betriebskosten
Späne setzen sich nicht in Fett und Schmutz fest, dadurch kein Werkzeugverschleiß
Keine Verschmutzung der Schlauchleitung mit Fett
– Ideal für Lebensmittel- und Pharmaschläuche
– weniger Werkzeugverschleiß
Reduziert den Presskraftverlust um bis zu 20 %
Hohe Prozess- und Wiederholgenauigkeit

CE-konform

Technische Daten

HM 665

Presskraft (kN/Ton)
6000 / 600

Schmierung entfällt: 20 % weniger Reibung

Steuerung
Control C.2 + Touch

SAE R 15 / 4SH* 1-Teil-Armatur
3 „

SAE R 15 / 4SH* 2-Teil-Armatur
3 ″

Max. Pressbereich (mm)
450 **

Öffnungsweg (mm)
+ 180

Öffnung ohne Backen (mm)
580

Backentyp
298 / 247 / 245 / 237L / 239-xx

Industrie
12″ / 16″ *

90° Bogen
3″

Geschwindigkeit Schliessen (mm/sec)
17

Geschwindigkeit Pressen (mm/sec)
0,9

Geschwindigkeit Öffnen (mm/sec)
25

Geräuschpegel (dBA)
69

Antrieb (kW)
5,5 kW 3 VAC

Öl (l)
400

Länge Maschine (mm)
970

Breite Maschine (mm)
1800

Höhe Maschine (mm)
2400

Aggregat Länge (mm)
integriert

Aggregat Breite (mm)
integriert

Aggregat Höhe (mm)
integriert

Gewicht (kg)
5200

HiDS (Effizientes hydraulisches
Absaugsystem)

Optionen

* Rohrarmaturen mit Sonderbacken.
** Abhängig von der Armatur.

Video

Backentyp

298

ø mm	-mm-
200	250
220	250
240	250
260	250
280	250
300	250
320	250
340	250
360	250
380	250

247

ø mm	-mm-
136	130
146	150
156	150
170	170
185	200
200	200
215	200
230	200
245	200
260	200
275	200
290	200
305	200

245

ø mm	-mm-
103	130
106	130
111	130
116	130
121	130
126	130
131	130
136	130
146	150
156	150
170	150
185	150
200	150

237L

ø mm	-mm-
54	118
57	118
62	118
67	118
71	118
74	118
78	118
84	118
86	118
90	118
96	118
103	118
106	126
111	126
116	126
121	126
126	126
131	126

239-xx-øyy

ø mm	-mm-
6,8	50
9	50
10	50
12	65
14	65
16	65
17	65
19	65
20	65
22	65
24	65
26	65
28	80
30	80
31	80
32	80
34	80
36	80
38	80
39	80
40	80
44	80
47	100
50	100
54	100
57	100
62	100

First Class Advantages

Schmierungsfrei

Gleitlagerbleche am Presswerkzeug: höhere Leistung durch weniger Reibung, kein Verschließ am Preßwerkzeug und keine Verschmutzung durch Schmiermittel, 20% weniger Reibungsverlust
