HM 450 C.2

HM 450 C.2 seitliche Ansicht

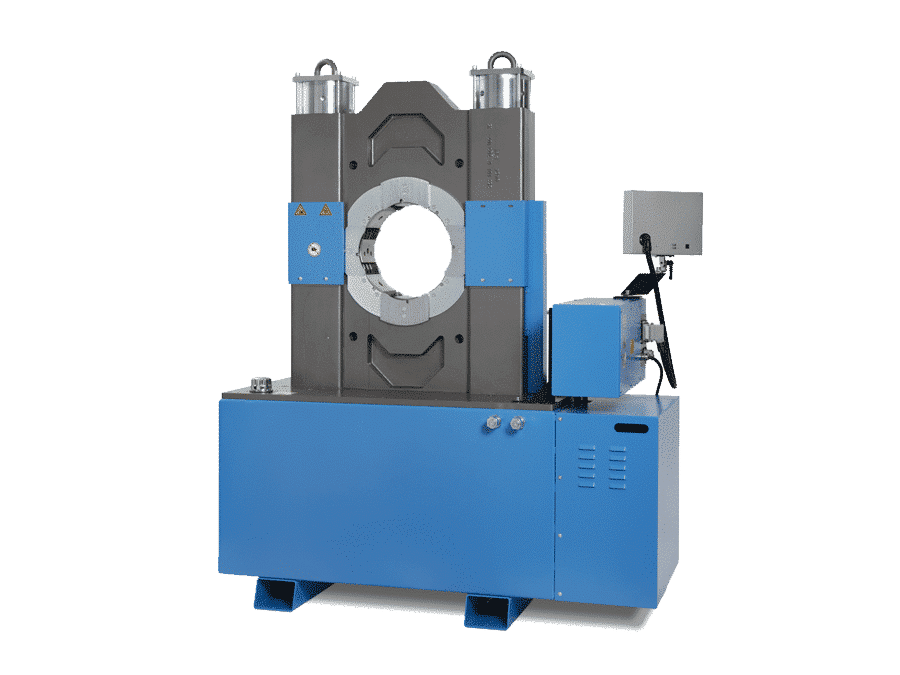

HM 450 C.2 Rückseite

Schlauchpresse

HM 450

Durch die innovative Bauweise, die speziell für Sondergrößen der Industrie geschaffen wurde, sowie die enorme Presskraft bis 4000 kN setzt diese Baureihe Maßstäbe für Qualität und Wirtschaftlichkeit. Hinzu kommen klassische Eigenschaften wie Anwenderfreundlichkeit und eine lange Lebensdauer. So bietet die HM 450 Produktivität und Effektivität auf kompaktem Raum.

Produkt anfragen

Eigenschaften

High-Level-Komponenten und Systemlösungen

Kompakte Bauweise erlaubt ergonomisches Arbeiten.
HiLo Zylinder – höhere Leistung mit reduzierter Wärmeentwicklung/ ohne Überhitzung
Niedriger Geräuschpegel durch hochwertige Pumpen
Verpressen aller Armaturentypen durch lange Grundbacken
Verstärkte Werkzeuge optimieren die Produktqualität

Feststehende 6-Uhr-Backe

Sichere und kraftsparende Positionierung des Werkstücks
Erhöht die Produktivität und die Rentabilität
Verbessert die Arbeitssicherheit und verringert Ermüdungserscheinungen beim Bedienpersonal

Gleitlagertechnologie

Schmiermittelfrei – für mehr Sauberkeit und höhere Lebensdauer der Maschine
Maximale Produktivität, bei extrem geringen Betriebskosten
Keine Verschmutzung der Schlauchleitung mit Fett
Ideal auch für die Lebensmittel- und Pharmabranche
Reduziert den Presskraftverlust um bis zu 20 %
Stabilität in der Prozess- und Wiederholgenauigkeit

CE-konform

Technische Daten

HM 450

Presskraft (kN/Ton)
4000 / 400

Schmierung entfällt: 20 % weniger Reibung

Steuerung
Control C.2 + Touch

SAE R 15 / 4SH* 1-Teil-Armatur
3″

SAE R 15 / 4SH* 2-Teil-Armatur
3″

Max. Pressbereich (mm)
310

Öffnungsweg (mm)
+ 130

Öffnung ohne Backen (mm)
360

Grundbackenlänge (mm)
150

Backentyp
245 / 237L / 239-xx

Industrie
6″ (12″) **

90° Bogen
3″

Geschwindigkeit Schliessen (mm/sec)
18

Geschwindigkeit Pressen (mm/sec)
1,4

Geschwindigkeit Öffnen (mm/sec)
20

Geräuschpegel (dBA)
62

Antrieb (kW)
5,5 kW 3 VAC

Öl (l)
300

Länge Maschine (mm)
730

Breite Maschine (mm)
1590

Höhe Maschine (mm)
1915

Gewicht (kg)
1900

HiDS (Effizientes hydraulisches
Absaugsystem)

Optionen

* Sonderbacken (reduzierte Öffnung).
** Armaturen ohne Flansche.

Video

Backentyp

237L

ø mm	-mm-
54	118
57	118
62	118
67	118
71	118
74	118
78	118
84	118
86	118
90	118
96	118
103	118
106	126
111	126
116	126
121	126
126	126
131	126

239-xx-øyy

ø mm	-mm-
6,8	50
9	50
10	50
12	65
14	65
16	65
17	65
19	65
20	65
22	65
24	65
26	65
28	80
30	80
31	80
32	80
34	80
36	80
38	80
39	80
40	80
44	80
47	100
50	100
54	100
57	100
62	100

245*

ø mm	-mm-
103	130
106	130
111	130
116	130
121	130
126	130
131	130
136	130
146	150
156	150
170	150
185	150
200	150
230*	230
265*	220
275*	220
305*	254
*Sonderbacken (reduzierte Öffnung)

First Class Advantages

Schmierungsfrei

Gleitlagerbleche am Presswerkzeug: höhere Leistung durch weniger Reibung, kein Verschließ am Preßwerkzeug und keine Verschmutzung durch Schmiermittel, 20% weniger Reibungsverlust
