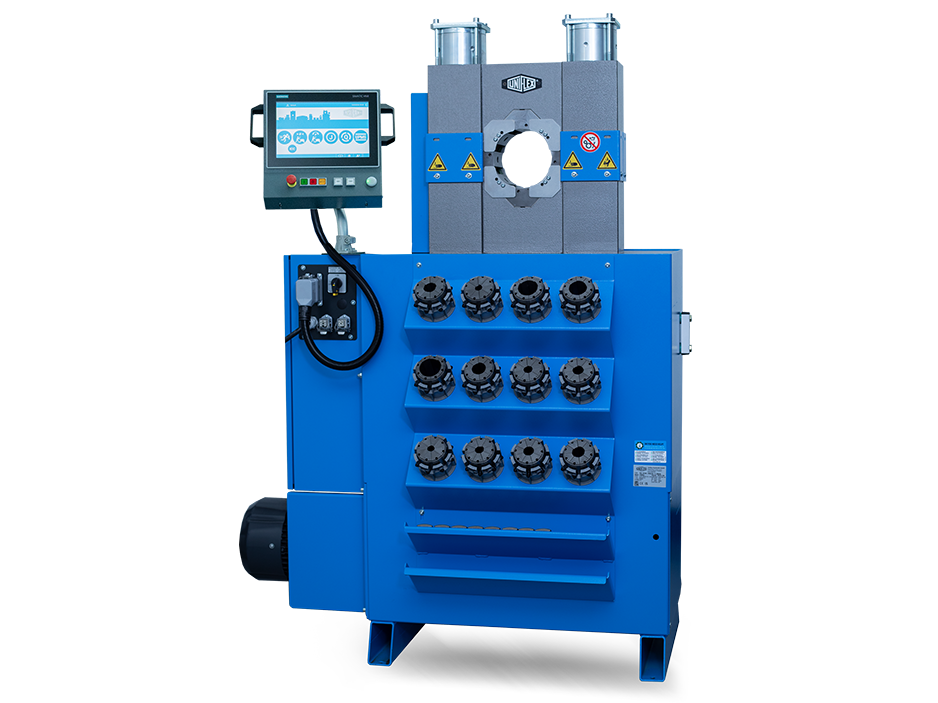

Schlauchpresse

HM 230

Die schlanke HM230 Produktionsschlauchpresse ist extra schnell und einfach bedienbar. Dank kompakter Bauweise, 6-Uhr-Backen, Gleitlagerung und vielem mehr ist die Maschine sehr ergonomisch bei höchster Produktivität. Ob Schläuche, Seile oder Rohre: Die Presse kann mit 180 t (1800 kN) einen 3-Zoll-Industrieschlauch oder einen sechslagigen 1½-Zoll-Hydraulikschlauch verpressen – und das auch mit 90°-Bogenarmaturen. Dabei ist die beidseitig bedienbare Maschine ein wahres Platzwunder: Sie benötigt nur ca. 0,5 m² Werkstattfläche. Optional mit IPC-Steuerung (IoT, QS controlling system), Tiefenanschlag usw. erhältlich.

Produkt anfragen

Eigenschaften

High-Level-Komponenten und Systemlösungen

Kompakte Bauweise erlaubt ergonomisches Arbeiten.
HiLo Zylinder – höhere Leistung mit reduzierter Wärmeentwicklung/ ohne Überhitzung
Niedriger Geräuschpegel durch hochwertige Pumpen

Feststehende 6-Uhr-Backe

Sichere und kraftsparende Positionierung des Werkstücks
Erhöht die Produktivität und die Rentabilität
Verbessert die Arbeitssicherheit und verringert Ermüdungserscheinungen beim Bedienpersonal

Gleitlagertechnologie

Schmiermittelfrei – für mehr Sauberkeit und höhere Lebensdauer der Maschine
Maximale Produktivität, bei extrem geringen Betriebskosten
Keine Verschmutzung der Schlauchleitung mit Fett
Ideal auch für die Lebensmittel- und Pharmabranche
Reduziert den Presskraftverlust um bis zu 20 %
Stabilität in der Prozess- und Wiederholgenauigkeit

CE-konform

Technische Daten

HM 230

Presskraft (kN/Ton)
1800 / 180

Schmierung entfällt: 20 % weniger Reibung

Steuerung
Control C.2 + Touch

SAE R 15 / 4SH* 1-Teil-Armatur
1½ „

SAE R 15 / 4SH* 2-Teil-Armatur
1½ ″

SAE R 12 / 4SP* 2-Teil-Armatur
2 ″

Max. Pressbereich (mm)
102

Öffnungsweg (mm)
+ 40

Öffnung ohne Backen (mm)
142

Grundbackenlänge (mm)
75

Backentyp
239

Industrie
3 ″

90° Bogen
2 ″

Geschwindigkeit Schliessen (mm/sec)
27

Geschwindigkeit Pressen (mm/sec)
3

Geschwindigkeit Öffnen (mm/sec)
40

Geräuschpegel (dBA)
63

Antrieb (kW)
5,5 kW 3 VAC

Öl (l)
100

Länge Maschine (mm)
470

Breite Maschine (mm)
1130

Höhe Maschine (mm)
1580

Gewicht (kg)
550

Optionen

* Abhängig von der Armatur.
** Standard: Halbe Kraft, doppelte Geschwindigkeit. (Per Steuerung umschaltbar)
*** Außerhalb Grundbackenlängen: UNIFLEX ANFRAGEN

Video

Backentyp

266

ø mm	-mm-
62	110
67	110
71	110
74	110
78	110
84	110
86	110
92	110

239-xx

ø mm	-mm-
6,8	50
9	50
10	50
12	50
14	50
16	65
17	65
19	65
20	65
22	65
24	65
26	65
28	80
32	80
36	80
40	80
44	80
47	100
50	100
54	100
57	100
62	100

First Class Advantages

Schmierungsfrei

Gleitlagerbleche am Presswerkzeug: höhere Leistung durch weniger Reibung, kein Verschließ am Preßwerkzeug und keine Verschmutzung durch Schmiermittel, 20% weniger Reibungsverlust
