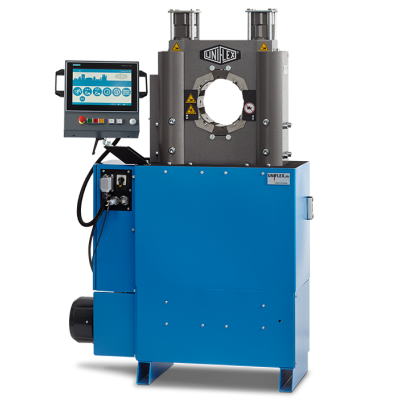

HM 380
HM 380
チューブプレス

HM 380

スリムで革新的なデザイン、高い使いやすさ、多用途性、長い耐用年数により、HM 380は品質と経済性の基準を打ち立てています。 信頼性の高いクラシックなHM 380は、プロダクションプレスの優れた機能をすべて兼ね備えています。 コンパクトでパワフル、人間工学に基づいた作業を可能にし、その頑丈な構造にも驚かされる。

製品リクエスト

プロパティ

ハイレベル・コンポーネントとシステム・ソリューション

  • HiLoシリンダー – 発熱を抑え、オーバーヒートすることなく高性能を実現
  • 人間工学に基づいたコンパクト設計
  • 長い爪により、あらゆる種類の金具のプレスが可能
  • 横方向の補強が製品の品質を最適化
  • 高品質ポンプによる低騒音

6時位置の固定ジョー

  • ワークの安全で省力的な位置決め
  • 生産性と収益性の向上
  • 作業の安全性を高め、オペレーターの疲労を軽減

プレーンベアリング技術

  • 無潤滑 – より清潔に、より長い機械寿命のために
  • 極めて低い運転コストで最大の生産性
  • 切り屑がグリースや汚れに沈殿しないため、工具の摩耗がない
  • ホースラインをグリースで汚さない
    – 食品・医薬品ホースに最適
    – 工具の摩耗が少ない
  • プレス力のロスを最大20%削減
  • 高い工程精度と繰り返し精度

CE準拠

技術データ

  •
  • HM 380

  • プレス力（kN/トン）

  • 3400 / 340

  • 無潤滑：摩擦が20%減少

  • コントロール

  • Control C.2 + Touch

  • SAE R 15 / 4SH* 1ピースフィッティング

  • 3 “

  • SAE R 15 / 4SH* 2分割フィッティング

  • 3 “

  • 最大 プレス範囲 (mm)

  • 165 **

  • オープニングトラベル (mm)

  • + 70

  • ジョーなし開口 (mm)

  • 215

  • ベースジョーの長さ (mm)

  • 126

  • ジョータイプ

  • 237L / 239-xx

  • 産業

  • 4″ *

  • 90°ベンド

  • 3″ *

  • クロージングスピード（mm/sec）

  • 29

  • プレス速度（mm/sec）

  • 1,9

  • 開口速度（mm/秒）

  • 44

  • 騒音レベル (dBA)

  • 62

  • ドライブ（kW）

  • 4 kW 3 VAC

  • オイル (l)

  • 100

  • 長さ (mm)

  • 1200

  • 幅機械 (mm)

  • 600

  • ハイトマシン (mm)

  • 1700

  • 重量（kg）

  • 750

  • CGS（コニシティ制限のためのガイダンス コニシティの制限）

  • HiDS（効率的油圧抽出システム）

  • オプション

* フィッティングによる
** ベース・ジョー付き。

ビデオ

ジョータイプ

Pressbacken
237L
ø mm -mm-
54 118
57 118
62 118
67 118
71 118
74 118
78 118
84 118
86 118
90 118
96 118
103 118
106 126
111 126
116 126
121 126
126 126
131 126
239-xx-øyy



ø mm -mm-
6,8 50
9 50
10 50
12 65
14 65
16 65
17 65
19 65
20 65
22 65
24 65
26 65
28 80
30 80
31 80
32 80
34 80
36 80
38 80
39 80
40 80
44 80
47 100
50 100
54 100
57 100
62 100

最高クラスのメリット

Schmierungsfrei
オイルフリー
加締機のスライドベアリングプレート: 摩擦が少なくて摩耗が少なく、オイルやグリースによる汚染がありません。　摩擦によるエネルギー損失が約20%減少し、パフォーマンスが向上します。
Universal
ユニバーサル
各種のホースと金具を加締められます。
6-Uhr-Backen
6時の位置のダイス
時計の6時の位置にあるダイスが固定されているので、加締める前のホースと金具を動かさずに保持できます。
Ergonomisch
エルゴノミクス
人間工学に基づいた操作を可能にする設計
Leise
静粛性
新しい油圧システムにより、静粛性を実現
Nachhaltig
持続可能な
エネルギー効率と耐久性

パッケージ

以下の製品は製品購入時に提供され、価格に含まれています：

  • パッケージ = 機械 + PB Ø 17, 20, 24, 28, 32, 40, 44, 50, 57, 71 + 237.239.2L2 + QDC 239.5 + QDS 239 B + Control C.2

アクセサリー

以下のアクセサリーを使用して、いつでも本機を拡張できます：

コントロール C.2 アクセサリー

C.2

説明

コンパクト、スリム、人間工学に基づいたデザインで、両側からの作業が可能。
6時位置の固定された爪は、安全で確実な作業を可能にします。 ワークの位置決めの手間を省きます。
バーコードスキャナーを使えば、データを素早く効率的に取り込むことができます。
